कोणत्या प्रकारचे खोल रेखांकन भाग आहेत आणि त्यांची कार्ये काय आहेत?

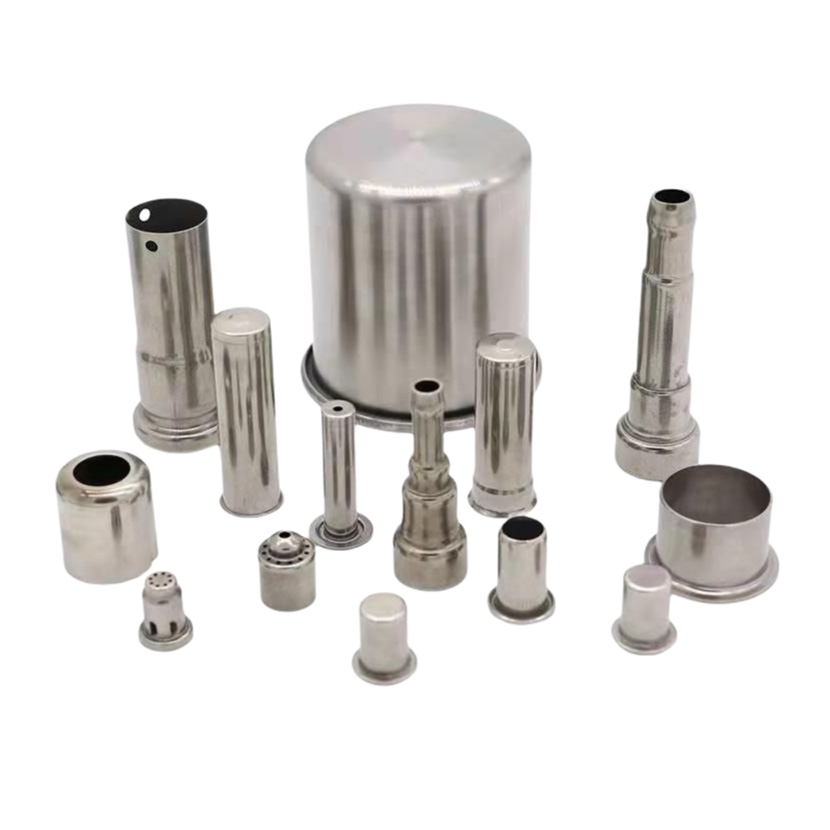

खोल रेखांकन भागड्रॉईंग डायच्या एक किंवा अधिक खोल मुद्रांकनातून धातूच्या चादरीने बनविलेले पोकळ भाग आहेत. उल्लेखनीय वैशिष्ट्य म्हणजे खोली व्यास (किंवा रुंदी) पेक्षा जास्त आहे. सामान्य प्रकार आणि कार्ये हे समाविष्ट करतात:

दंडगोलाकार भाग (जसे की कॅन, थर्मॉस कप लाइनर): प्रामुख्याने कंटेनर उत्पादनांसाठी वापरले जाते, एकसमान भिंतीची जाडी, चांगली सीलिंग, अंतर्गत दबाव सहन करण्यास किंवा स्टोरेज स्पेस प्रदान करण्यास सक्षम आहे आणि दोन्ही हलके आणि सामर्थ्य फायदे आहेत.

स्क्वेअर/आयताकृती भाग (जसे की बॅटरी शेल, काही विद्युत उपकरणाचे कवच): सामान्यत: इलेक्ट्रॉनिक उपकरणे किंवा औद्योगिक घटकांच्या शेल/कंटेन्ट स्ट्रक्चरमध्ये पाहिले जाते, जे यांत्रिक संरक्षण आणि देखावा सपाटपणा प्रदान करताना अंतर्गत घटकांची नियमित व्यवस्था सुलभ करते.

विशेष-आकाराचे भाग (जसे की कार लॅम्पशेड्स, जटिल वक्र पृष्ठभाग कव्हर्स): सौंदर्यशास्त्र आणि स्थानिक दोन्ही जुळणीसह विशिष्ट उत्पादनांच्या (जसे की ऑटोमोटिव्ह पार्ट्स, होम अप्लायन्स पॅनेल्स) सुव्यवस्थित किंवा कार्यात्मक स्टाईलिंग आवश्यकतांमध्ये रुपांतर केले.

फ्लॅंज पार्ट्स (फ्लॅन्जेससह रेखाटलेले भाग, जसे की पाईप संयुक्त सीट): फ्लॅन्जेस कनेक्शन किंवा मजबुतीकरण पृष्ठभाग (जसे की बोल्ट फिक्सिंग्ज, वेल्डिंग इंटरफेस) प्रदान करतात, पाइपलाइन सिस्टम किंवा भाग एकत्र करण्यासाठी योग्य आहेत.

स्टेप केलेले भाग (बहु-स्तरीय व्यासाच्या बदलांसह बॅरेल-आकाराचे भाग, जसे की सिलेंडर हौसिंग): मल्टी-लेयर स्ट्रक्चर्स किंवा सेगमेंटेड फंक्शन्स (जसे की लिक्विड स्टोरेज, सेगमेंट इन्स्टॉलेशन) आणि एक-चरण मोल्डिंगची आवश्यकता वेल्डिंग किंवा असेंब्ली प्रक्रिया कमी करते.

खोल रेखांकन भागऑटोमोबाईल (इंधन टाक्या, तेल पॅन), होम उपकरणे (लाइनर, शेल), पॅकेजिंग (मेटल कॅन), इलेक्ट्रॉनिक्स (शिल्डिंग कव्हर्स, बॅटरी शेल) आणि एक-पीस मोल्डिंग, उच्च भौतिक उपयोग, चांगली शक्ती आणि मजबूत सीलिंग, लाइटवेट, कार्यक्षम उत्पादन आणि कार्यशील एकत्रीकरण या फायद्यांसह मोठ्या प्रमाणात वापरले जातात.

खोल रेखांकन भागत्याच्या अद्वितीय प्रक्रियेच्या फायद्यांसह आधुनिक उद्योगाची मोठ्या प्रमाणात सेवा करते. या प्रकारचे भाग थंड विकृतीद्वारे भौतिक सामर्थ्यात मोठ्या प्रमाणात सुधारित करते, पातळ सामग्रीसह समान दबाव-बेअरिंग आवश्यकता साध्य करते आणि उत्पादनाचे वजन लक्षणीय प्रमाणात कमी करते. ऑटोमोटिव्ह फील्डमध्ये, इंधन प्रणाली, एक्झॉस्ट घटक आणि ट्रान्समिशन सिस्टम हौसिंग त्यांच्या उच्च-परिशुद्धता सीलिंगवर अवलंबून असतात; पॅकेजिंग उद्योगाचा वापर एअरटाईट टँकमध्ये (जसे की स्प्रे कॅन आणि फूड कॅन) त्यांच्या-अँटी-अँटी-एंटी-एंटी-अडथळा कार्य करण्यासाठी संपूर्ण नाटक देण्यासाठी केला जातो. वैद्यकीय उपकरणे, होम अप्लायन्स लाइनर आणि हार्डवेअर उपकरणे (जसे की स्टेनलेस स्टील कुकवेअर) मधील निर्जंतुकीकरण कंटेनर देखील त्यांच्या एक-पीस मोल्डिंगच्या स्वच्छता आणि टिकाऊपणाचा फायदा घेतात.

उत्पादन प्रक्रियेची उच्च कार्यक्षमता विशेषतः थकबाकी आहे. एकच मुद्रांकन जटिल भूमितीय आकार पूर्ण करू शकते आणि स्वयंचलित उत्पादन लाइनच्या मदतीने प्रति मिनिट डझनभर तुकड्यांचे उच्च-वेगवान आउटपुट साध्य केले जाऊ शकते. त्याच वेळी, खोल रेखांकन प्रक्रियेचा भौतिक वापर दर सामान्यत: 70%पेक्षा जास्त असतो. वाजवी लेआउटद्वारे, स्क्रॅप दर मोठ्या प्रमाणात कमी केला जातो आणि मोठ्या प्रमाणात उत्पादनात किंमत प्रभावीपणे संकुचित केली जाते. अचूक मेटल शेलच्या निर्मितीसाठी हे एक अपरिवर्तनीय कोर तंत्रज्ञान बनले आहे.
