कास्टिंग वायवीय वाल्व बॉडी: कास्टिंग तंत्रज्ञान विश्वसनीय वायवीय नियंत्रण घटकांना कसे आकार देते

वायवीय प्रणालीमध्ये, लोक सहसा सिलेंडर, ॲक्ट्युएटर आणि नियंत्रण वाल्वकडे लक्ष देतात, परंतुझडप शरीरस्वतःच एक घटक आहे जो संपूर्ण वायुप्रवाह नियंत्रण प्रक्रियेस शांतपणे समर्थन देतो.

वायवीय वाल्व्ह बॉडी बाहेरून जटिल दिसणारा भाग असू शकत नाही, परंतु त्याचे अंतर्गत परिच्छेद, सीलिंग पृष्ठभाग, सामग्रीची गुणवत्ता आणि मितीय अचूकता संपूर्ण वाल्व असेंब्लीच्या कार्यक्षमतेवर थेट प्रभाव पाडतात.

तंतोतंत धातूच्या घटकांमध्ये गुंतलेला निर्माता म्हणून, आम्ही समजतो की वाल्व बॉडी हे केवळ धातूचे घर नाही. हा एक दाब सहन करणारा भाग आहे ज्याला सामर्थ्य, मशीनिंग अचूकता, एअरफ्लो डिझाइन आणि उत्पादन सुसंगतता संतुलित करणे आवश्यक आहे. कास्टिंग तंत्रज्ञान औद्योगिक गरजा पूर्ण करताना जटिल अंतर्गत संरचनांसह वाल्व बॉडी तयार करण्याचा एक कार्यक्षम मार्ग प्रदान करते.

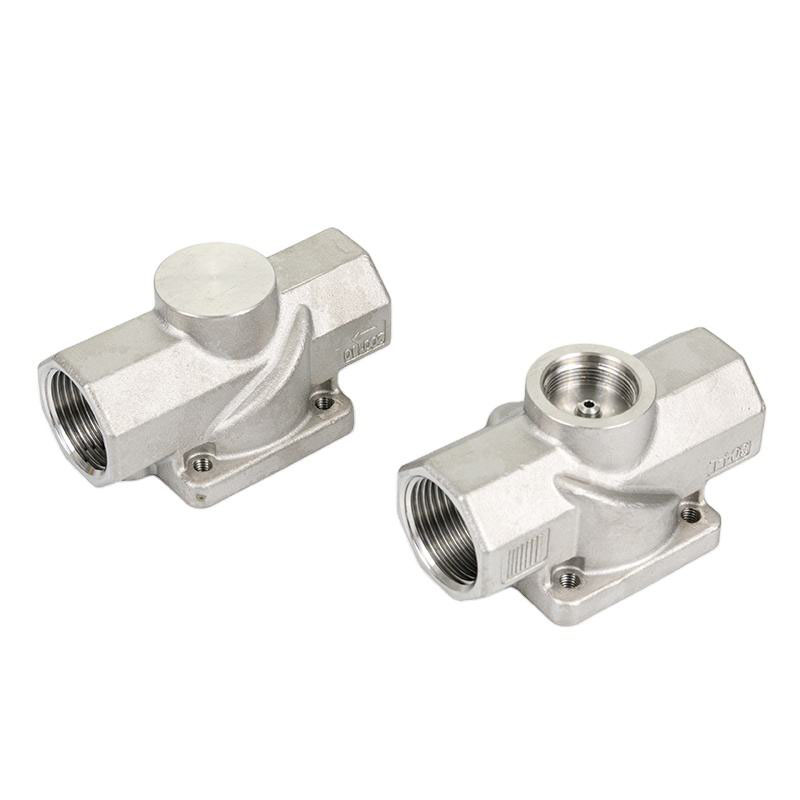

कास्टिंग वायवीय वाल्व बॉडी म्हणजे काय?

ए सीasting वायवीय वाल्व शरीरकास्टिंग प्रक्रियेद्वारे तयार केलेल्या वायवीय वाल्वचा मुख्य गृहनिर्माण घटक आहे.

त्याच्या प्राथमिक कार्यांमध्ये हे समाविष्ट आहे:

आकारात तयार केलेल्या साध्या धातूच्या ब्लॉक्सच्या विपरीत, कास्ट व्हॉल्व्ह बॉडी वितळलेल्या धातूला खास डिझाइन केलेल्या साच्यात ओतून तयार केल्या जातात. हे उत्पादकांना जटिल आकार आणि अंतर्गत चॅनेल तयार करण्यास अनुमती देते जे पारंपारिक मशीनिंग पद्धतींद्वारे तयार करणे कठीण किंवा महाग असू शकते.

कास्टिंग केल्यानंतर, आवश्यक परिमाणे आणि कार्यप्रदर्शन साध्य करण्यासाठी मशीनिंग, पृष्ठभाग उपचार आणि तपासणी यासारख्या अतिरिक्त प्रक्रिया सामान्यतः केल्या जातात.

वायवीय वाल्व्ह बॉडीजसाठी कास्टिंग का वापरले जाते?

व्हॉल्व्ह बॉडी सहसा अनेक एअर पॅसेज, माउंटिंग होल आणि सीलिंग क्षेत्रांसह डिझाइन केलेले असते. या संरचनांच्या निर्मितीसाठी कार्यक्षमता आणि अचूकता दोन्ही आवश्यक आहे.

कास्टिंग अनेक व्यावहारिक फायदे देते.

जटिल अंतर्गत संरचनांसाठी योग्य

वायवीय वाल्व्ह बॉडीमध्ये अनेकदा अंतर्गत एअरफ्लो चॅनेल असतात जे सिस्टममधून संकुचित हवा कशी फिरते हे निर्धारित करतात.

कास्टिंगसह, उत्पादक जवळपास-नेट-आकाराचे घटक तयार करू शकतात ज्यात मशीनिंग करण्यापूर्वी आधीपासूनच मूलभूत संरचना समाविष्ट आहे.

हे सामग्रीचा कचरा कमी करण्यास मदत करते आणि उत्पादन कार्यक्षमता सुधारते, विशेषत: जटिल भूमिती असलेल्या घटकांसाठी.

बॅच मॅन्युफॅक्चरिंगसाठी उत्तम उत्पादन कार्यक्षमता

औद्योगिक वायवीय उपकरणांसाठी, वाल्व बॉडी अनेकदा मोठ्या प्रमाणात तयार केली जातात.

मशीनिंगद्वारे घन धातूपासून प्रत्येक भाग तयार करण्याच्या तुलनेत, कास्टिंग प्रक्रियेचा वेळ कमी करू शकते आणि बॅचमधील सुसंगतता सुधारू शकते.

हे स्थिर पुरवठा आणि पुनरावृत्ती करण्यायोग्य गुणवत्तेची आवश्यकता असलेल्या अनुप्रयोगांसाठी कास्टिंग योग्य बनवते.

लवचिक साहित्य पर्याय

वेगवेगळ्या वायवीय ऍप्लिकेशन्ससाठी भिन्न भौतिक वैशिष्ट्यांची आवश्यकता असते.

कास्ट वाल्व्ह बॉडीसाठी वापरल्या जाणाऱ्या सामान्य सामग्रीमध्ये हे समाविष्ट असू शकते:

सामग्रीची निवड ऑपरेटिंग वातावरण, दबाव आवश्यकता, गंज स्थिती आणि वजन विचार यासारख्या घटकांवर अवलंबून असते.

कास्ट वायवीय वाल्व बॉडीच्या गुणवत्तेवर परिणाम करणारे मुख्य घटक

जरी कास्टिंगमुळे उत्पादन फायदे मिळतात, तरीही अंतिम कामगिरी अनेक तपशीलांवर अवलंबून असते.

कास्टिंग सामग्रीची गुणवत्ता

सामग्री थेट प्रभावित करते:

उदाहरणार्थ, वजन कमी करणे महत्त्वाचे असते तेव्हा हलक्या वजनाच्या ॲल्युमिनियम मिश्र धातुच्या वाल्व्ह बॉडी निवडल्या जातात, तर मजबूत गंज प्रतिकार आवश्यक असलेल्या वातावरणासाठी स्टेनलेस स्टीलच्या पर्यायांना प्राधान्य दिले जाऊ शकते.

अंतर्गत कास्टिंग गुणवत्ता

वाल्व बॉडीला तुलनेने दाट अंतर्गत रचना आवश्यक आहे.

संभाव्य कास्टिंग दोष जसे की:

योग्यरित्या नियंत्रित न केल्यास सीलिंग कार्यप्रदर्शन आणि विश्वासार्हतेवर परिणाम होऊ शकतो.

म्हणून, कास्टिंग प्रक्रिया नियंत्रित करणे हा वाल्व बॉडी उत्पादनाचा एक महत्त्वाचा भाग आहे.

मशीनिंग अचूकता

कास्टिंग मूलभूत आकार तयार करते, परंतु अनेक गंभीर क्षेत्रांना अद्याप मशीनिंग आवश्यक आहे.

महत्त्वपूर्ण मशीनिंग क्षेत्रांमध्ये सहसा हे समाविष्ट असते:

अगदी लहान मितीय फरक देखील असेंबली अचूकता आणि वाल्व कार्यप्रदर्शन प्रभावित करू शकतात.

पृष्ठभाग उपचार

अनुप्रयोगावर अवलंबून, कास्ट वायवीय वाल्व बॉडींना देखावा, गंज प्रतिकार किंवा टिकाऊपणा सुधारण्यासाठी पृष्ठभागावरील उपचारांची आवश्यकता असू शकते.

सामान्य प्रक्रियांमध्ये हे समाविष्ट आहे:

कास्टिंग वायवीय वाल्व बॉडीजचे सामान्य अनुप्रयोग

कास्टिंग वायवीय वाल्व्ह बॉडीचा वापर वेगवेगळ्या उद्योगांमध्ये मोठ्या प्रमाणावर केला जातो जेथे संकुचित वायु नियंत्रण आवश्यक असते.

औद्योगिक ऑटोमेशन उपकरणे

ऑटोमेशन सिस्टम हालचाल आणि नियंत्रणासाठी वायवीय घटकांवर जास्त अवलंबून असतात.

वाल्व बॉडी सामान्यतः आढळतात:

उत्पादन उपकरणे

अनेक मॅन्युफॅक्चरिंग मशीन वायवीय प्रणाली वापरतात कारण ते जलद प्रतिसाद आणि विश्वसनीय ऑपरेशन प्रदान करतात.

वायुप्रवाह व्यवस्थापित करण्यासाठी विविध वायवीय नियंत्रण युनिट्समध्ये कास्ट वाल्व्ह बॉडीचा वापर केला जातो.

ऑटोमोटिव्ह उत्पादन लाइन्स

ऑटोमोटिव्ह कारखाने यासाठी वायवीय प्रणाली वापरतात:

उत्पादन कार्यक्षमता राखण्यासाठी स्थिर वाल्व कार्यप्रदर्शन महत्वाचे आहे.

पॅकेजिंग आणि अन्न प्रक्रिया उपकरणे

पॅकेजिंग मशिनरीमध्ये वायवीय वाल्व्ह देखील सामान्य आहेत कारण कॉम्प्रेस्ड एअर सिस्टम स्वच्छ आणि लवचिक हालचाली नियंत्रण प्रदान करू शकतात.

वाल्व्ह बॉडी मटेरियल आणि पृष्ठभागाची आवश्यकता कामकाजाच्या वातावरणावर अवलंबून बदलू शकते.

कास्टिंग वायवीय वाल्व बॉडी कशी तयार केली जाते?

रचना आणि सामग्रीनुसार प्रक्रिया बदलत असल्या तरी, उत्पादनामध्ये सहसा अनेक टप्पे समाविष्ट असतात.

साचा तयार करणे

पहिली पायरी म्हणजे वाल्व बॉडी डिझाइनवर आधारित मूस तयार करणे.

मोल्ड कास्टिंगचा मूळ आकार आणि अंतर्गत रचना निर्धारित करते.

मेटल कास्टिंग

वितळलेले धातू साच्यात ओतले जाते आणि घट्ट होऊ दिले जाते.

या टप्प्यात, तापमान नियंत्रण आणि प्रक्रिया व्यवस्थापन अंतिम कास्टिंग गुणवत्तेवर प्रभाव टाकते.

स्वच्छता आणि तपासणी

मोल्डमधून कास्टिंग काढून टाकल्यानंतर, जास्तीची सामग्री काढून टाकली जाते आणि पृष्ठभाग साफ केला जातो.

नंतर उत्पादक देखावा आणि संरचनात्मक गुणवत्तेसाठी कास्टिंगची तपासणी करतात.

सीएनसी मशीनिंग

रेखांकन आवश्यकतांनुसार अचूक क्षेत्रे तयार केली जातात.

ही पायरी इतर वायवीय घटकांसह अचूक असेंब्ली सुनिश्चित करते.

अंतिम चाचणी

अर्ज आवश्यकतांवर अवलंबून, तपासणीमध्ये हे समाविष्ट असू शकते:

कास्टिंग वायवीय वाल्व्ह बॉडी वि मशीन्ड वाल्व्ह बॉडी

दोन्ही पद्धतींचे स्वतःचे फायदे आहेत. योग्य उत्पादन पद्धत डिझाइनची जटिलता, प्रमाण, सामग्री आणि कार्यप्रदर्शन आवश्यकतांवर अवलंबून असते.

वायवीय वाल्व बॉडी मॅन्युफॅक्चरिंगचा भविष्यातील विकास

औद्योगिक ऑटोमेशनच्या वाढीसह, वायवीय घटक लहान आकार, उच्च कार्यक्षमता आणि चांगल्या विश्वासार्हतेकडे जात आहेत.

भविष्यातील वाल्व बॉडी मॅन्युफॅक्चरिंग यावर लक्ष केंद्रित करू शकते:

जसजशी औद्योगिक उपकरणे अधिक अचूक होतील, तसतसे वाल्व शरीराच्या गुणवत्तेसाठी आवश्यकता वाढतच जाईल.
